Siamsa-Soluciones Lean Manufacturing

Sistema Tubular

Catálogo de Rodamientos

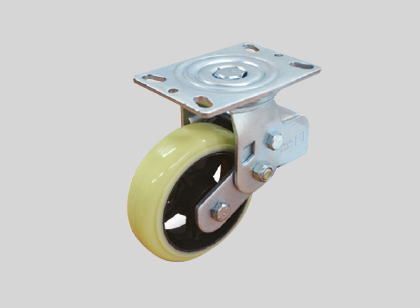

CT-726SC
Capacidad de Carga: 360 Kg.

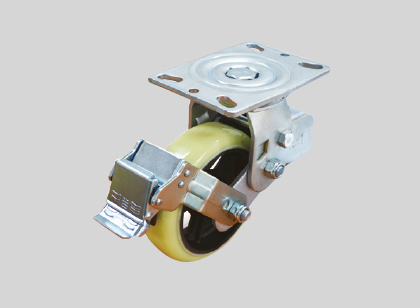

CT-726BC
Capacidad de Carga: 360 Kg.

CT-703RR
Capacidad de Carga: 75 Kg.

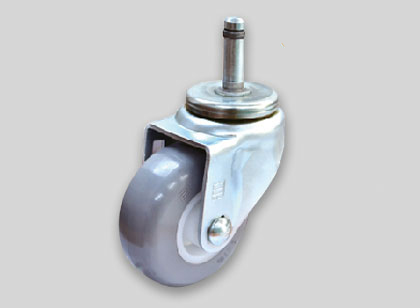

CT-703SR
Capacidad de Carga: 75 Kg.

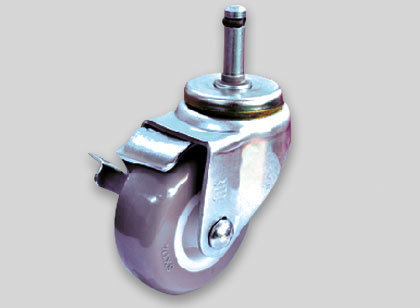

CT-703BR
Capacidad de Carga: 75 Kg.

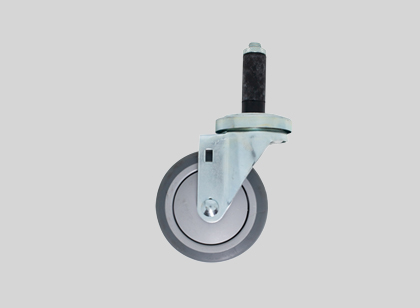

CT-703SEX
Capacidad de Carga: 90 Kg.

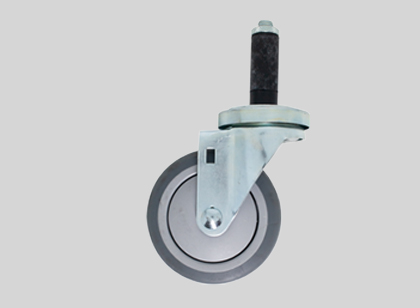

CT-704SEX
Capacidad de Carga: 124 Kg.

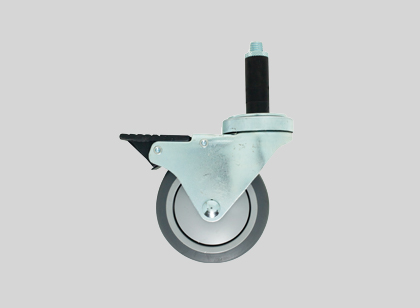

CT-703BEX
Capacidad de Carga: 90 Kg.

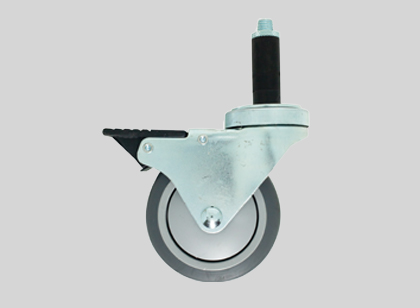

CT-704BEX
Capacidad de Carga: 124 Kg.

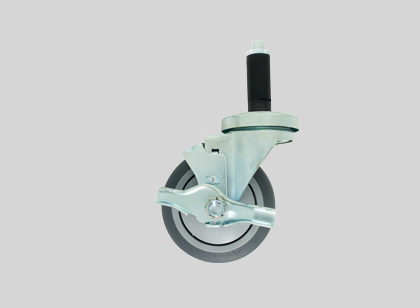

CT-703BLEX
Capacidad de Carga: 90 Kg.

CT-704BLEX
Capacidad de Carga: 124 Kg.

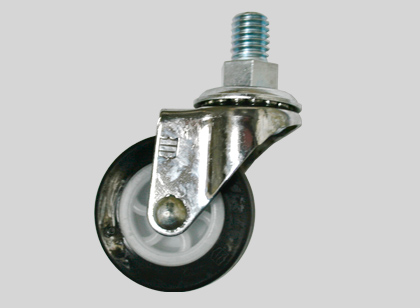

CT-702S
Capacidad de Carga: 35 Kg.

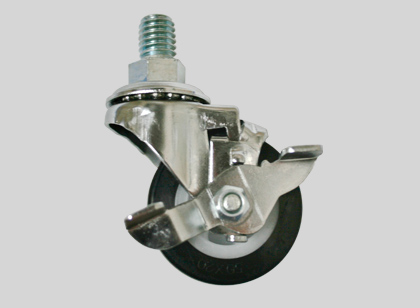

CT-702B
Capacidad de Carga: 35 Kg.

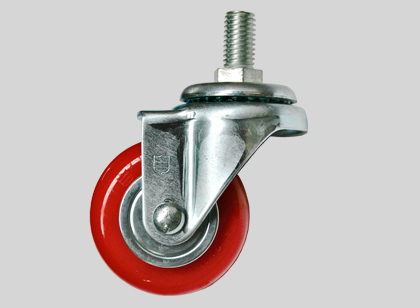

CT-703S
Capacidad de Carga: 100Kg

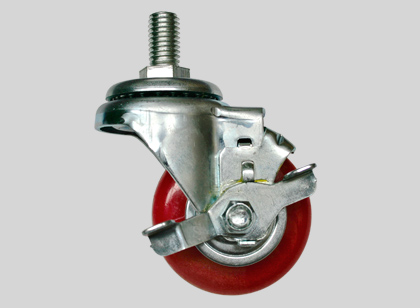

CT-703B
Capacidad de Carga: 100Kg

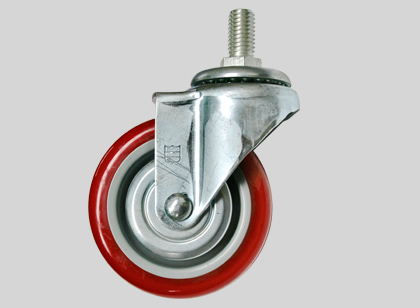

CT-704S
Capacidad de Carga: 105 Kg.

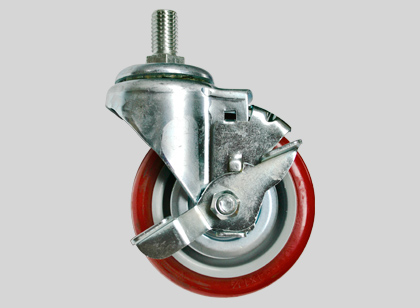

CT-704B
Capacidad de Carga: 105 Kg.

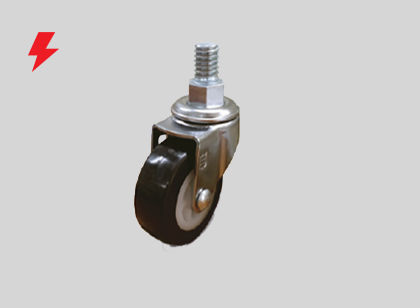

CT-703SE
Capacidad de Carga: 100 Kg

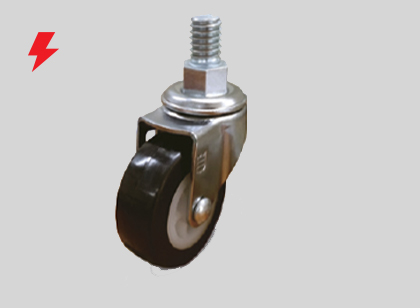

CT-704SE
Capacidad de Carga: 105 Kg

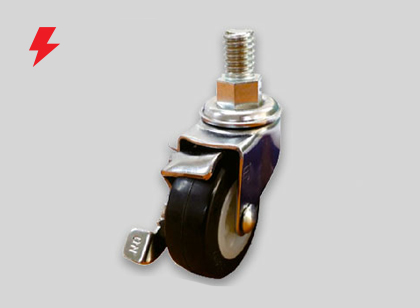

CT-703BE
Capacidad de Carga: 100 Kg.

CT-704BE
Capacidad de Carga: 105 Kg.

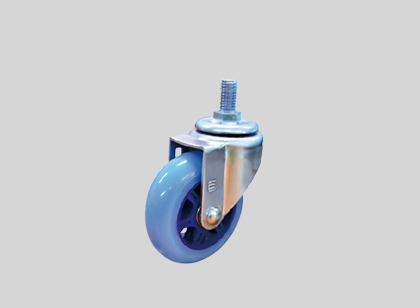

CT-703SP
Capacidad de Carga: 56 Kg.

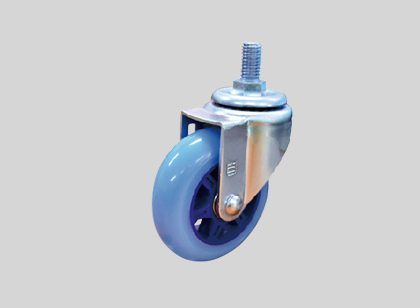

CT-704SP
Capacidad de Carga: 75 Kg.

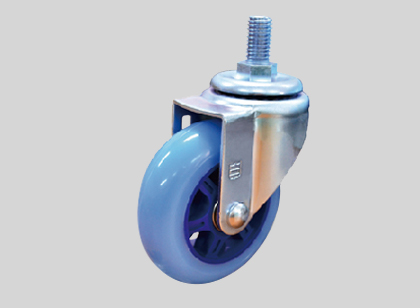

CT-705SP
Capacidad de Carga: 80 Kg.

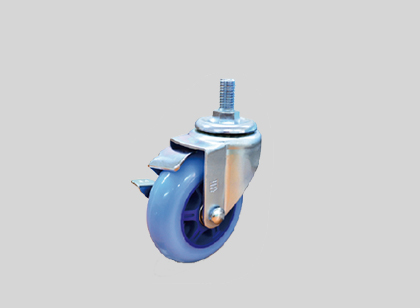

CT-703BP
Capacidad de Carga: 56 Kg.

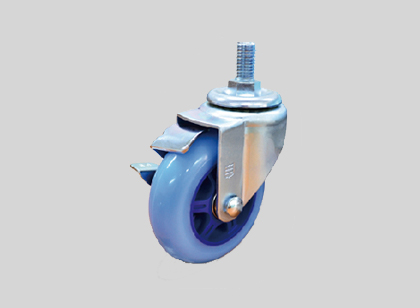

CT-704BP
Capacidad de Carga: 75 Kg.

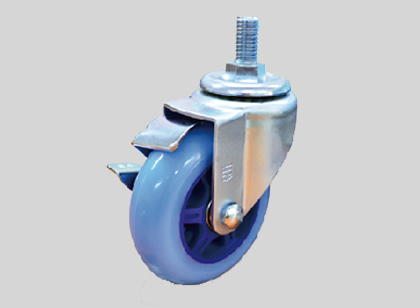

CT-705BP
Capacidad de Carga: 80 Kg.

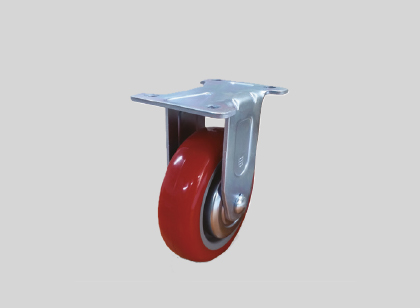

CT-713RL
Capacidad de Carga: 100 kg.

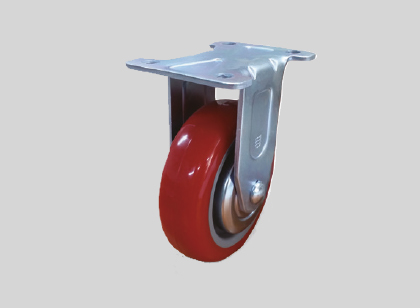

CT-714RL
Capacidad de Carga: 105 Kg.

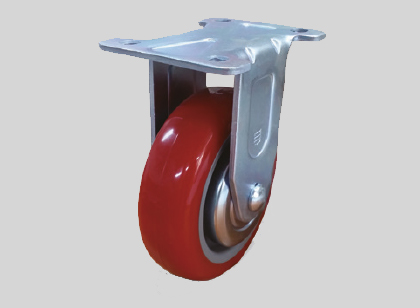

CT-715RL
Capacidad de Carga: 115 Kg.

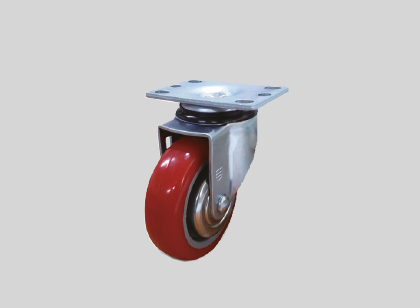

CT-713SL
Capacidad de Carga: 100 Kg.

CT-714SL
Capacidad de Carga: 105 Kg.

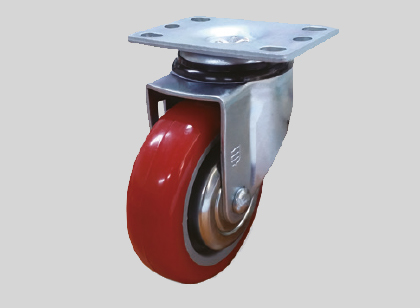

CT-715SL
Capacidad de Carga: 115 Kg.

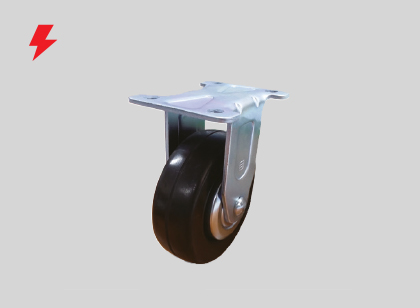

CT-713RE
Capacidad de Carga: 56 Kg.

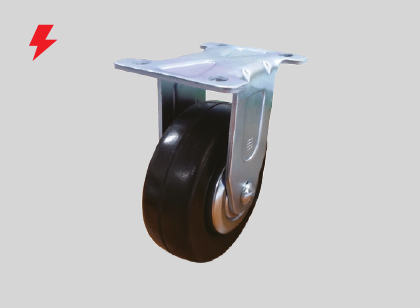

CT-714RE
Capacidad de Carga: 75 Kg.

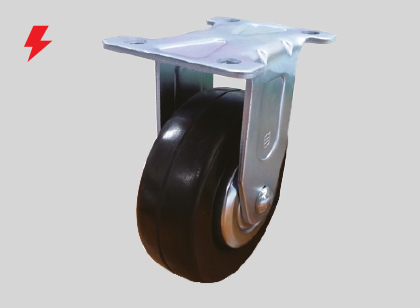

CT-715RE
Capacidad de Carga: 80 Kg.

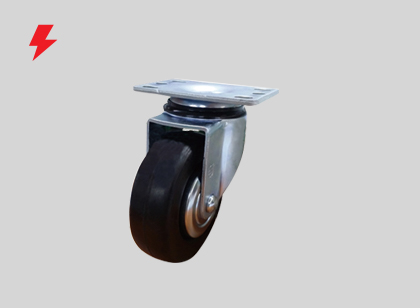

CT-713SE
Capacidad de Carga: 56 Kg.

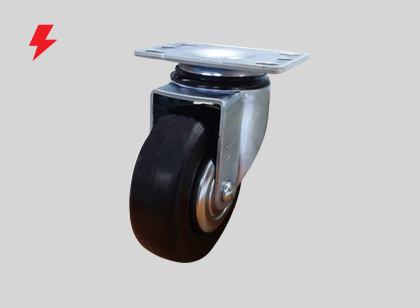

CT-714SE
Capacidad de Carga: 75 Kg.

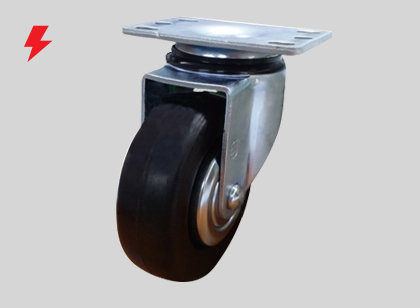

CT-715SE
Capacidad de Carga: 80 Kg.

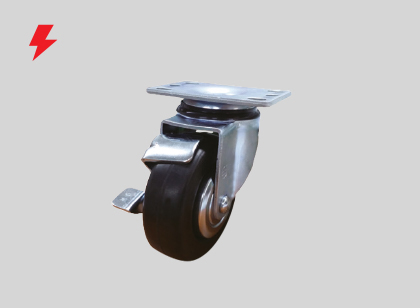

CT-713BE
Capacidad de Carga: 56 Kg.

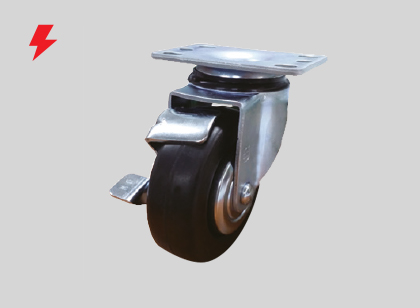

CT-714BE
Capacidad de Carga: 75 Kg.

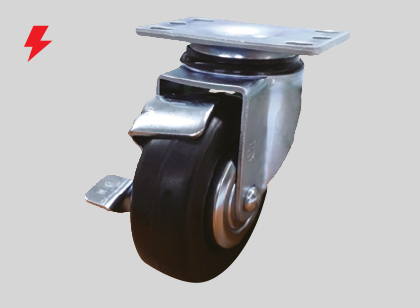

CT-715BE
Capacidad de Carga: 80 Kg.

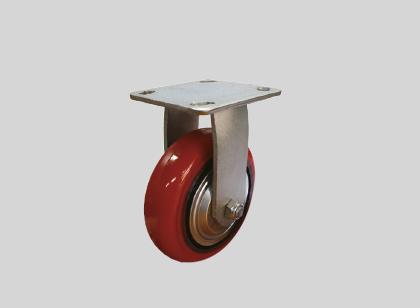

CT-714RH
Capacidad de Carga: 200 Kg.

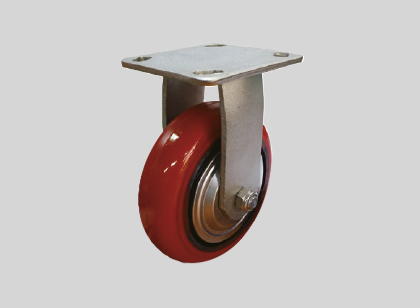

CT-715RH
Capacidad de Carga: 250 Kg.

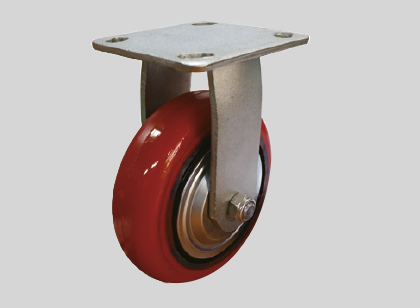

CT-716RH
Capacidad de Carga: 270 Kg.

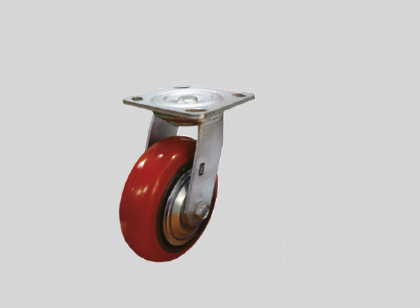

CT-714SH
Capacidad de Carga: 200 Kg.

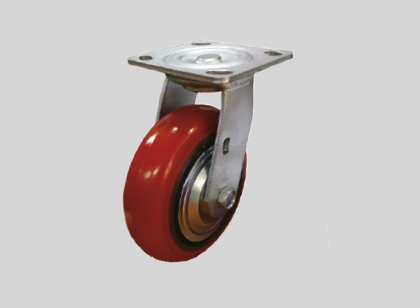

CT-715SH
Capacidad de Carga: 250 Kg.

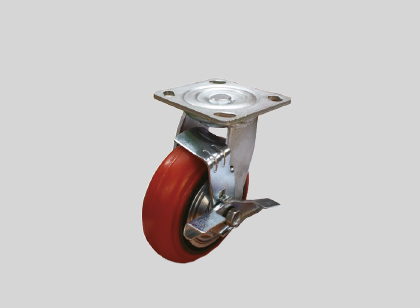

CT-714BH
Capacidad de Carga: 200 Kg.

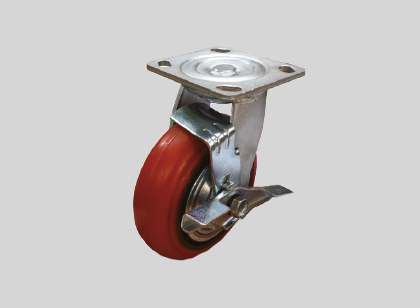

CT-715BH
Capacidad de Carga: 250 Kg.

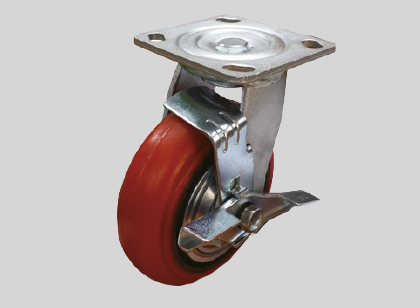

CT-716BH
Capacidad de Carga: 270 Kg.

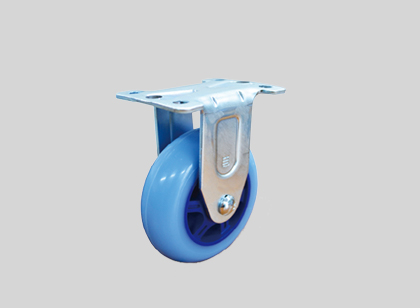

CT-713RP
Capacidad de Carga: 56 Kg.

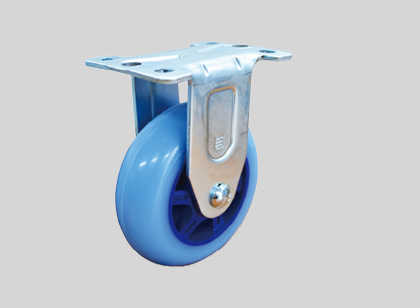

CT-714RP
Capacidad de Carga: 75 Kg.

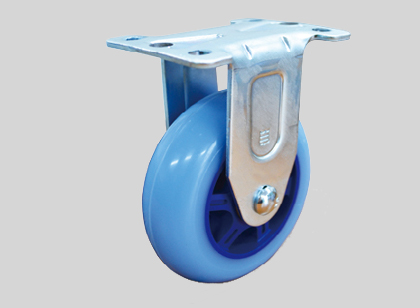

CT-715RP
Capacidad de Carga: 80 Kg.

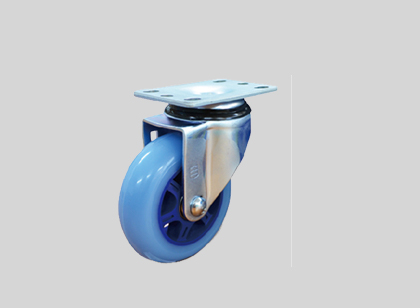

CT-713SP
Capacidad de Carga: 56 Kg.

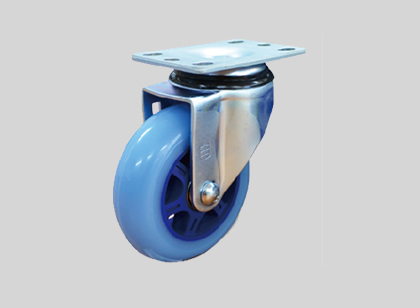

CT-714SP
Capacidad de Carga: 75 Kg.

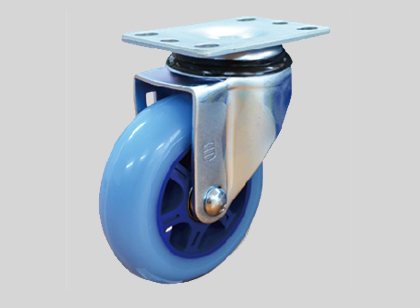

CT-715SP
Capacidad de Carga: 80 Kg.

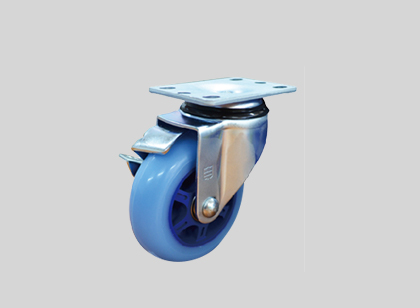

CT-713BP
Capacidad de Carga: 56 Kg.

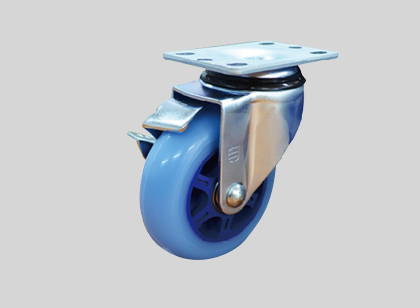

CT-714BP
Capacidad de Carga: 75 Kg.

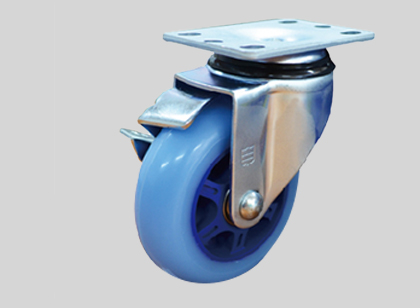

CT-715BP
Capacidad de Carga: 80 Kg.

Especificación de ruedas de inserto

ANTIESTÁTICO / ESD

Artículos		Código del producto	Opción	Diámetro	Ancho	Radio de giro	Altura	Diámetro del perno	Peso	Carga permitida
Carga Liviana	2"	CT-702S	Giratoria	2"(50mm)	20mm	44	72mm	1/2"	0.16 kg	35 kg
		CT-702B	Giratoria-BRK
	3"	CT-703S	Giratoria	3"(75mm)	32mm	60	108mm	5/8"	0.69 kg	100 kg
		CT-703B	Giratoria-BRK						0.75 kg
		CT-703SE	Giratoria						0.69 kg
		CT-703BE	Giratoria-BRK						0.75 kg
		CT-703SP	Giratoria *	3"(75mm)	32mm	78	104mm	5/8"	0.62 kg	56 kg
		CT-703BP	Giratoria-BRK*						0.68 kg
	4"	CT-704S	Giratoria*	2"(50mm)	32mm	89	133mm	5/8"	0.79 kg	105 kg
		CT-704B	Giratoria-BRK						0.89 kg
		CT-704SE	Giratoria						0.79 kg
		CT-704BE	Giratoria-BRK						0.89 kg
		CT-704SP	Giratoria*	4"(100mm)	32mm	89	1129mm	5/8"	0.75 kg	75 kg
		CT-704BP	Giratoria-BRK						0.84 kg
	5"	CT-705SP	Giratoria*	5"(125mm)	32mm	101	156mm	5/8"	0.88 kg	80 kg
		CT-705BP	Giratoria-BRK*						0.96 kg

Especificación de ruedas con placa

ANTIESTÁTICO / ESD

Artículos		Código del producto	Opción	Diámetro	Ancho	Radio de giro	Altura	Diámetro del perno	Peso	Carga permitida
Carga Liviana	3"	CT-713RL	Rígida	3"(75mm)	32mm	NA	104mm	Placa 95x65 Agujero (76 a 73x45)	0.54 kg	100 kg
		CT-713SL	Giratoria			73			0.83 kg
		CT-713BL	Giratoria-BRK						0.88 kg
		CT-713RE	Rígida (ESD)*						0.58 kg	56 Kg
		CT-713SE	Giratoria (ESD)*						0.87 kg
		CT-713BE	Giratoria-BRK (ESD)*						0.93 kg
	4"	CT-714RL	Rígida	4"(100mm)		NA	129mm		0.83 kg	105 kg
		CT-714SL	Giratoria			89			0.94 kg
		CT-714BL	Giratoria-BRK						1.03 kg
		CT-714RE	Rígida (ESD)*						0.88 kg	75 Kg
		CT-714SE	Giratoria (ESD)*						1.05 kg
		CT-714BE	Giratoria-BRK (ESD)*						1.32 kg
	5"	CT-715RL	Rígida	5"(125mm)		NA	156mm		0.74 kg	115 kg
		CT-715SL	Giratoria			101			1.03 kg
		CT-715BL	Giratoria-BRK						1.12 kg
		CT-715RE	Rígida (ESD)*						1.17 kg	80 Kg
		CT-715SE	Giratoria (ESD)*						1.24 kg
		CT-715BE	Giratoria-BRK (ESD)*						1.72 kg

Especificación de ruedas con placa de alto poliuretano cuarto limpio

Artículos		Código del producto	Opción	Diámetro	Ancho	Radio de giro	Altura	Diámetro del perno	Peso	Carga permitida
Carga Liviana	4"	CT-714RH	Rígida	4"(100mm)	38mm	NA	137mm	Placa 114X102 Agujero (92 a 76x76 a 66)	1.72 kg	200 kg
		CT-714SH	Giratoria			82			1.85 kg
		CT-714BH	Giratoria-BRK
	5"	CT-715RH	Rígida	4"(100mm)	40mm	NA	165mm		2.15 kg	250 kg
		CT-715SH	Giratoria			90			2.58 kg
		CT-715BH	Giratoria-BRK						2.77 kg
	6"	CT-716RH	Rígida	6"(150mm)	44mm	NA	190mm		2.63 kg	270 kg
		CT-716SL	Giratoria			108			2.94 kg
		CT-716BL	Giratoria-BRK						3.14 kg

Especificación de ruedas con placa con amortiguamiento

Artículos		Código del producto	Opción	Diámetro	Ancho	Radio de giro	Altura	Diámetro del perno	Peso	Carga permitida
Carga Liviana	6"	CT-726RC	Rígida	6"(150mm)	48mm	128	203mm	Placa 160X115 Agujero (129x72.5 )	5.146 kg	360 kg
		CT-726SC	Giratoria						5.876 kg
		CT-726BC	Giratoria-BRK						6.178 kg

Especificación de ruedas con expansor

Artículos		Código del producto	Opción	Diámetro	Ancho	Radio de giro	Altura	Diámetro del perno	Peso	Carga permitida
Carga Liviana	3"	CT-703SEX	Giratoria	3"(75mm)	32mm	73	108mm	1 1/4	0.44 kg	90 kg
		CT-703BEX	Giratoria con freno total						0.5 kg
		CT-703BLEX	Giratoria con freno lateral						0.56 kg
	4"	CT-704SEX	Giratoria	4"(100mm)	32mm	89	133mm		0.90 kg	124 kg
		CT-704BEX	Giratoria con freno total
		CT-704BLEX	Giratoria con freno lateral

Especificación de ruedas con anillo de agarre

Artículos		Código del producto	Opción	Diámetro	Ancho	Radio de giro	Altura	Enroscado	Peso	Carga permitida
Carga Liviana	3"	CT-703RR	Rígida	3"(75mm)	32mm	70	100mm	ø11x38mm	0.44 kg	75 kg
		CT-703SR	Giratoria						0.50 kg
		CT-703BR	Giratoria con freno lateral						0.56 kg

Cálculo de carga permitida = Carga permitida x una rueda x numero de ruedas utilizadas x 0.33

La carga permitida no es un simple número calculado utilizado para cuatro ruedas, éste numero es un coeficiente seguro elevado tres veces considerando el peso de la estructura, contenedores y estantes que se pueden cargar.
